恒温器
机械式恒温器
设定值对应上切换点，此时 NC 触点断开。设定值减去 5 K 的开关温差（和公差）后对应于下部切换点，此时 NC 触点闭合。机械式恒温器用于控制加热装置、冷却装置、过滤风扇或信号发生器。
详细介绍
| 设备名称 | 机械式恒温器 |
| 设备类型 | 恒温器 |
| 系列 | FZK 011 |
| 接触类型 | 跳接触点 |
| 传感器 | 双金属片 |
| 防护类型 | IP20 |
| 外壳 | 符合 UL94 V-0 标准的塑料，浅灰色 |
| AC/DC | 交流电 |
| 最大浪涌电流 | 16 A |
| 浪涌电流持续时间 | 10 s |
| 开关性能 | 接触断路器：交流 10 (4) A，直流 30 W； 接触接合器：交流 5 (2) A，直流 30 W |
| 开关欧姆电流 | 10 A（NC） |
| 开关电流 2 欧姆 | 5 A（否） |
| 最大欧姆参考电压 | 250 VAC |
| 参考电压 2 欧姆最大值 | 120 VAC |
| 开关电感电流 | 4 A（NC） |
| 开关电流 2 电感 | 2 A（否） |
| 最大电感参考电压 | 250 VAC |
| 参考电压 2 最大值 | 120 VAC |
| 直流开关欧姆电流 | 1 A |
| 直流最大欧姆参考电压 | 30 VDC |
| 最小开关功率 | 0.48 W |
| 最小参考电压 | 24 V |
| 开关电流 | 10 毫安 |
| 寿命 | >100000 个周期 |
| 开关切换差异 | 5 K |
| 切换公差 | -3/+2 K |
| 工作温度 | -45 °C - 65 °C |
| 工作湿度 | ≤90 %相对湿度 |
| 储存湿度 | ≤90 %相对湿度 |
| 储存温度 | -45 °C - 65 °C |
| 扭矩 | 0.5 Nmmax. |
| 连接 | 4 极端子，最大夹紧力矩 0.5 Nm： 硬线/绞线² 2.5 mm² (AWG 14) |
| 设计 | 转换器 |
| 安装方式 | 用于 35 毫米 DIN 导轨的夹子，符合 EN 60715 标准 |

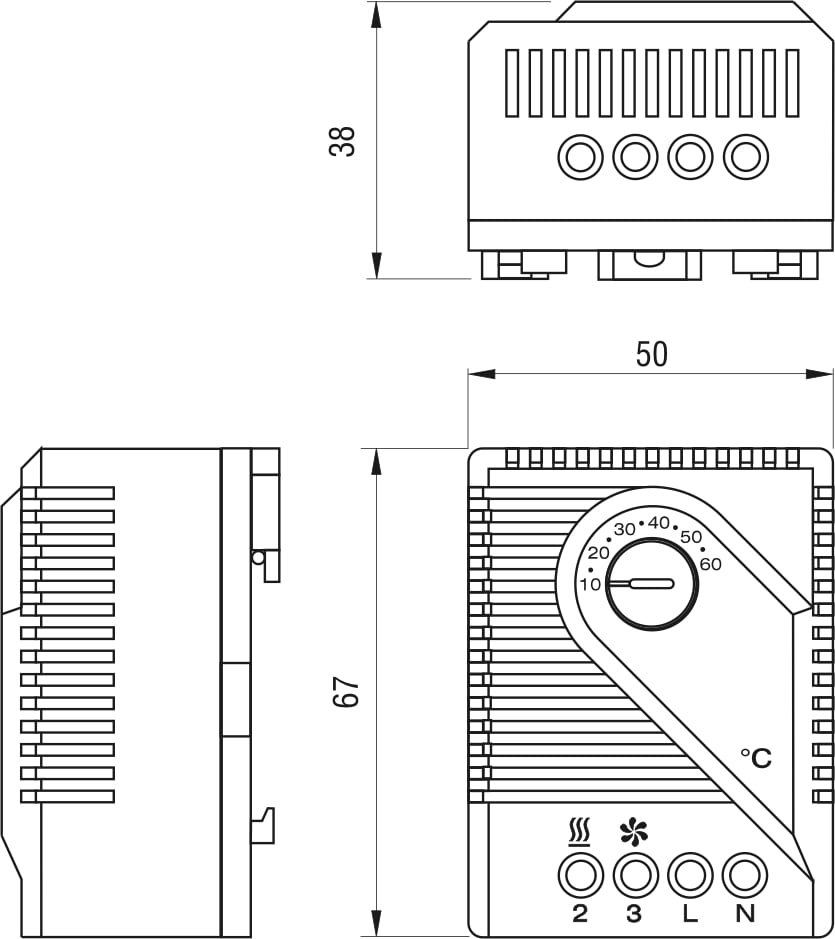

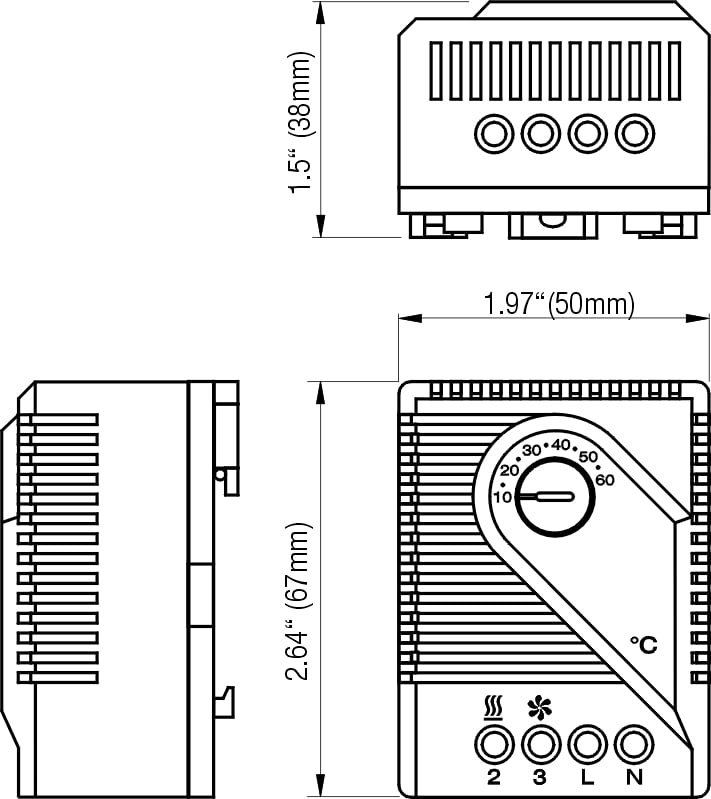

| 高度 | 67 毫米 |
| 宽度 | 50 毫米 |
| 深度 | 38 毫米 |
| 重量 | 100 g |
| 注意 | 调节器的接触系统会受到环境影响，从而改变接触电阻。这会导致电压降和/或触点自加热。在使用 NC（常闭）触点时，可通过连接夹 "N"（射频加热电阻器）进行热反馈来减少开关温差。这取决于环境条件，必须在相应应用的测试中确定。连接多股线时必须使用电线末端铁箍。 |
